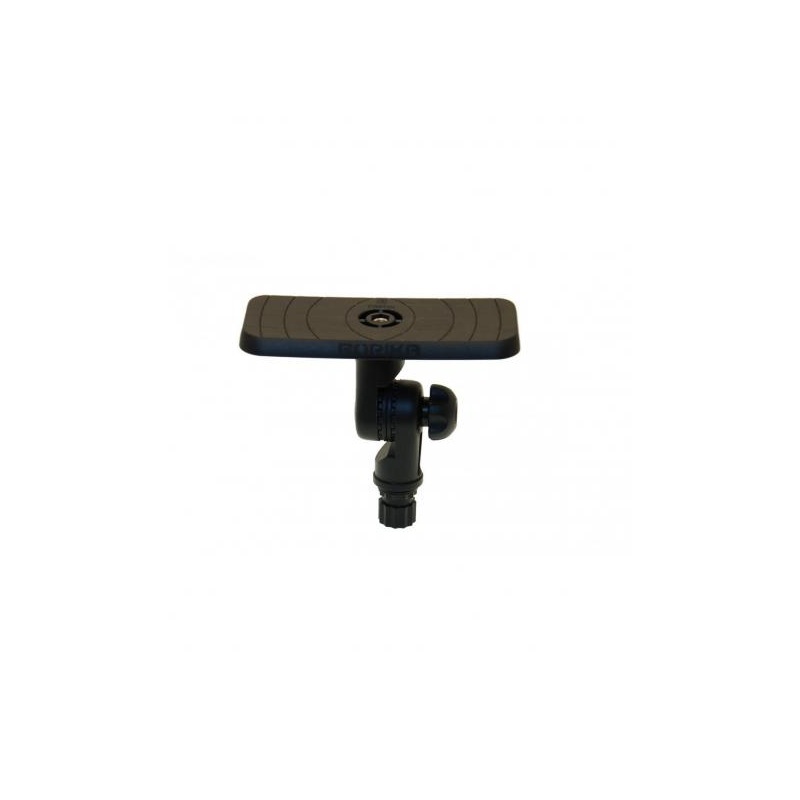

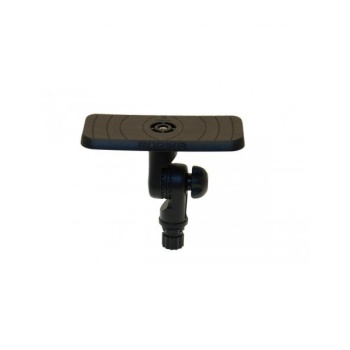

Borika Fasten Platvorm (164x68) kajaloodide 5-9" ja muude seadmete paigaldamiseks, pöördmehhanismiga hall

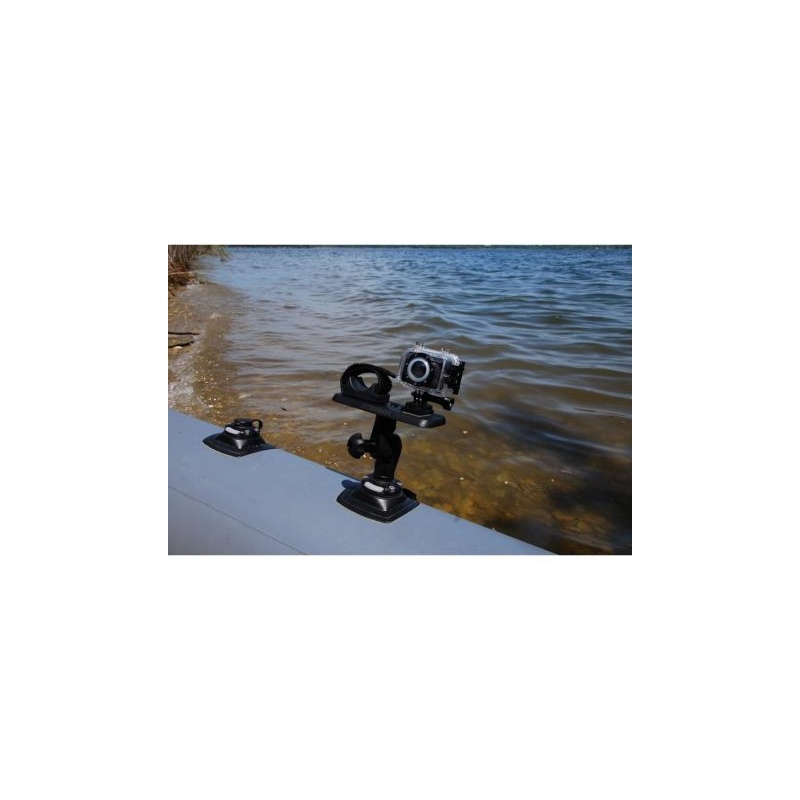

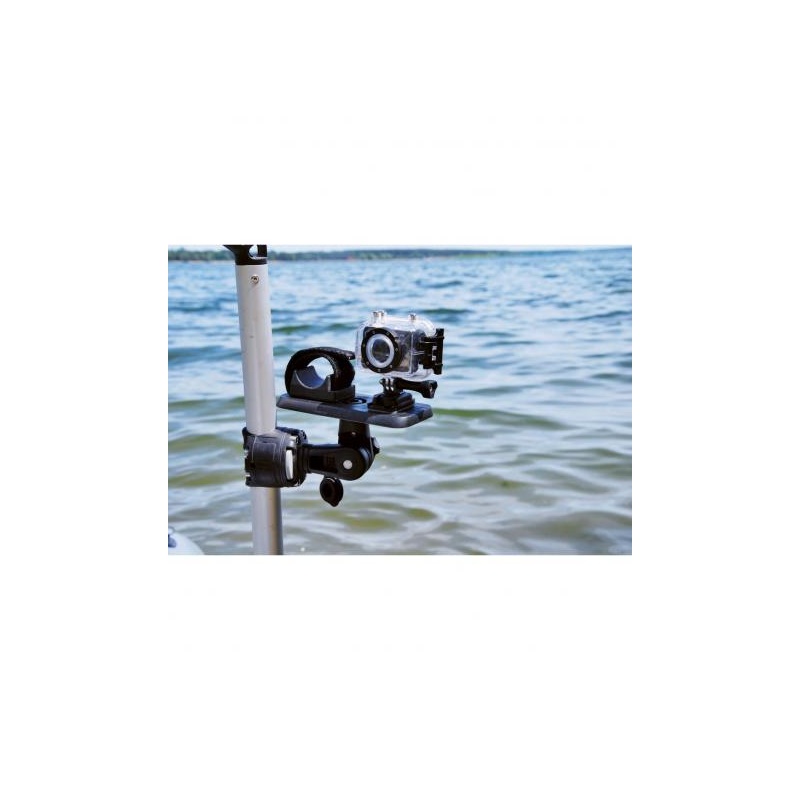

Kasutatakse populaarsete tootjate (HUMMINBIRD, Garmin, Lowrance, Raymarine jt) kajaloodide kinnitamiseks, samuti videotehnika, fotoaparaatide, GoPro ja muude seadmete kinnitamiseks.


Mõeldud kalaleidjate ja muude seadmete paigaldamiseks, mille standardsete kinnitusavade vahe ei ületa 150 mm. Plaadi pindala on 164 x 68 mm, seina paksus 3 mm. Plaat on ühendatud pööratava-kallutamise adapteriga M6*30 DIN 912 kruvi ja M6 DIN 985 mutri abil. Disain võimaldab plaati 360° ümber adapteri telje pöörata. 27,7° kaldliigend on varustatud 7,5° kaldseibidega, mudel Dp230. Kaldeasendit reguleeritakse ja fikseeritakse M6*55 DIN 933 poldi ja plastikust nupuga, millesse on sisestatud M6 DIN 934 mutter. Disain koosneb 12-harulise tähe kujuga isasest adapterist, mida kasutatakse konstruktsiooni kinnitamiseks laevale. Põhiosad on valmistatud klaaskiuga tugevdatud polüamiidist. Kinnitused on valmistatud A2 (AISI 304) roostevabast terasest (v.a. M6 DIN 934 messingmutter).


Designed for mounting fish finders and other equipment, the distance between the standard mounting holes of which does not exceed 150 mm. The plate area is 164 x 68 mm, its wall is 3 mm thick. The plate is connected together with a swivel-tilt adapter by M6*30 DIN 912 screw and M6 DIN 985 nut. The design allows the plate to be 360° rotated around the axis of the adapter. The 27.7° spline tilt joint is fitted with 7.5° spline washers model Dp230. The tilt position is adjusted and fixed with an M6*55 DIN 933 bolt and a plastic knob with an inserted M6 DIN 934 nut. The design comprises a male adapter shaped as a 12 pointed star, which is used for fixing the structure on the vessel. The main parts are made of fiberglass-reinforced polyamide. Fasteners are made of A2 (AISI 304) stainless steel (except for the M6 DIN 934 brass nut).
